پنجره سقفی شیشهای از آلیاژ آلومینیومی ضد آب پرفروش با تهویه و نور طبیعی برای سقف ویلا و هتل
- بررسی اجمالی
- محصولات پیشنهادی
خلاصه ی محصول
سکوپها، به عنوان اجزای ویژه نورپردازی و تهویه در بالاترین نقطه ساختمانها، با طراحی ساختاری علمی و انتخاب مواد مناسب، به دستیابی به سه عملکرد اصلی «ورود نور طبیعی، جریان هوا و زیباسازی فضا» میپردازند. این محصول برای فضاهای مختلف ساختمانی مانند شیروانیها، اتاقهای مبله تحت شیروانی، اتاقهای آفتابگیر، زیرزمینها و آتریومهای تجاری مناسب است. این سیستم میتواند کارایی نورپردازی داخلی را بهطور چشمگیری بهبود بخشد (مساحت نورگیری 2 تا 3 برابر پنجرههای جانبی معمولی است)، جریان تهویه سهبعدی با «خروجی بالا و ورودی پایین» ایجاد کند و کیفیت هوای داخلی را ارتقا دهد. همزمان با طراحی ظاهری ساده و روان که با سبک معماری هماهنگ میشود، بافتی باز و شفاف در فضا ایجاد میکند. این محصول یکی از اجزای مهم در معماری معاصر است که کاربردی بودن و زیبایی را ترکیب میکند.
ساختار اصلی و انتخاب مواد
(1) طراحی ساختار کلی
محصول از ساختار یکپارچه «قاب-شیشه-آببندی-ملحقات-زهکشی» استفاده میکند و هم پایداری ساختاری و هم ایمنی در استفاده را بهینه میسازد:
1. سیستم قاب: قاب اصلی از پروفیلهای آلیاژ آلومینیوم درجه 6063-T5 (ضخامت دیواره ≥ 1.4 میلیمتر) یا پروفیلهای آلومینیومی عایقدار (ضخامت دیواره ≥ 1.6 میلیمتر) استفاده میکند، سطح آن با پوشش پودری، پوشش فلوئورکربن یا آندایز شده است و دارای مقاومت بسیار خوب در برابر خوردگی و پرتوهای ماوراء بنفش است؛ طراحی قاب از نوع چند حفرهای است که تأثیر عایقبندی و حفظ حرارت را افزایش داده و همزمان مقاومت کلی در برابر تغییر شکل را بهبود میبخشد و برای شیبهای سقف 15° تا 60° مناسب است.
2. سیستم شیشه: بهطور استاندارد با شیشه سکوریت دو لایه عایق (5 + 12A + 5 میلیمتر) تجهیز شده است که در صورت شکستن به ذرات با لبههای کند تقسیم میشود و خطر پاشیدن و آسیب به افراد را ندارد؛ گزینههای اختیاری شامل شیشه سکوریت لایهای (ضخامت فیلم PVB ≥ 0.76 میلیمتر)، شیشه عایق Low-E و شیشه سهلایه عایق (5 + 12A + 5 + 12A + 5 میلیمتر) میباشد که به ترتیب ایمنی، عایقبندی انرژیجو و کاهش نویز را بهبود میبخشند؛ لبههای شیشه از آببندی دو لایه با استفاده از درزگیر بوتیل و درزگیر پلیسولفید بهره میبرند و نرخ پرکردن گاز بیاثر ≥ 90% است که اثر آببندی ضد رطوبت را تضمین میکند.
3. سیستم آببندی: از نوارهای آببندی با الاستیسیته بالا از جنس EPDM (سهلایه لاستیکی) استفاده میکند که سختی شور آن 50 تا 60 درجه، دامنه مقاومت در برابر دما از -40 درجه سانتیگراد تا 120 درجه سانتیگراد بوده و دارای مقاومت عالی در برابر پیری و پارگی است؛ بین قاب و شیشه و همچنین بین قاب و سازه سقف، سیستم آببندی چندلایه ایجاد شده است که بهطور کامل مسیرهای نفوذ آب و هوا را مسدود میکند.
4. سیستم زهکشی: با اتخاذ طراحی دوگانه «زهکشی داخلی + هدایت خارجی»، قاب پنجره دارای شیارها و سوراخهای زهکشی پنهان (قطر ≥ 12 میلیمتر) است که همراه با فیلترهای ضد بازگشت و صفحههای هدایت، تخلیه سریع آب باران را تضمین کرده و از نشتی ناشی از تجمع آب جلوگیری میکند؛ مدلهای خاص برای سقفهای شیبدار میتوانند جهت زهکشی را متناسب با شیب تنظیم کنند و برای سناریوهای نصب مختلف مناسب هستند.
5. مکانیسم باز شدن: از روشهای کنترل دستی و الکتریکی پشتیبانی میکند، انواع رایج باز شدن شامل:

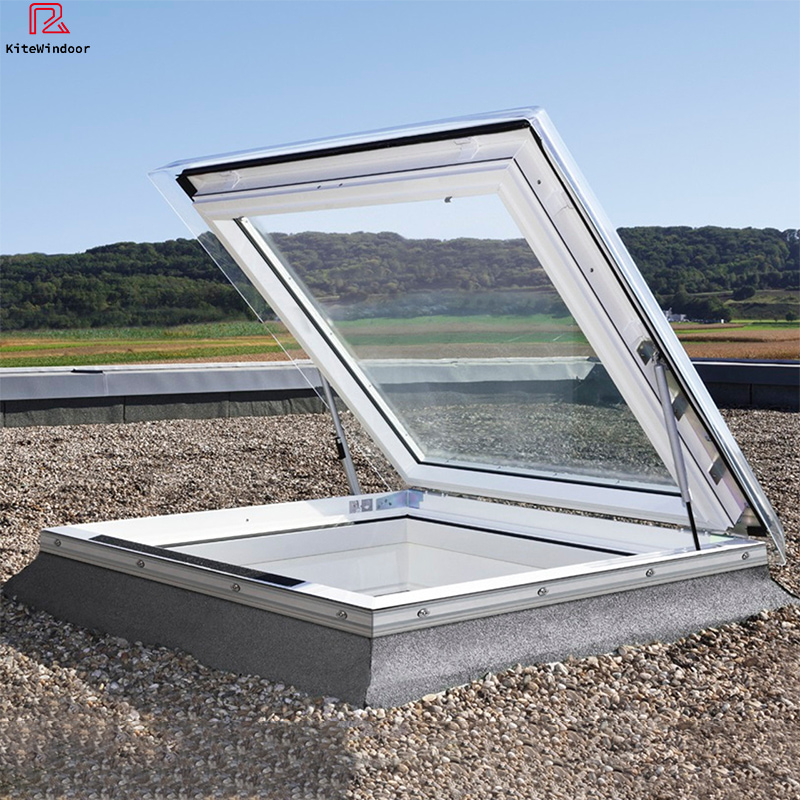

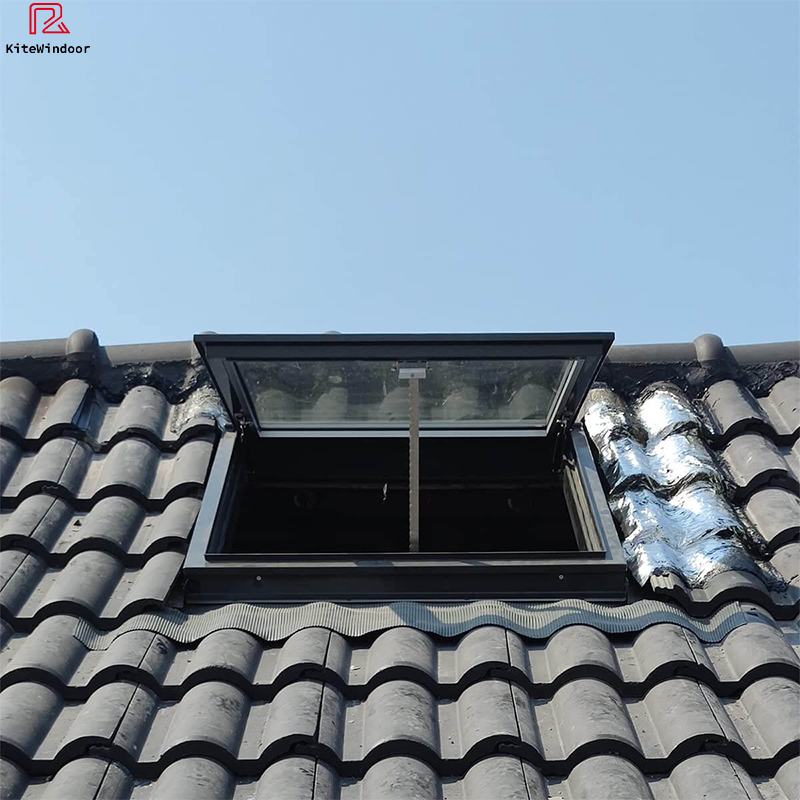

- نوع بالا رو (آویزان): زاویه باز شدن ≤ 30 درجه، بازگشت آب باران کمتر اتفاق میافتد، حجم تهویه قابل کنترل است و عملکرد آسان دارد؛
- نوع میانی آویزان: باز شدن دوطرفه، کارایی تهویه بالا، مناسب برای نورگیرهای بزرگتر؛
- نوع لغزنده افقی: باز شدن لغزنده افقی، فضایی را اشغال نمیکند و برای اتاقهای نور، تراسها و غیره مناسب است؛
- نوع باز شدن الکتریکی: ترکیبی با موتور کاهنده سرعت جریان مستقیم (DC)، قابلیت کنترل از راه دور، بستهشدن خودکار در صورت باران و باد و مناسب برای نصب در ارتفاع بالا یا سقفهای شیشهای سنگین (حداکثر بار ≤ 100 کیلوگرم).
(2) استانداردهای کلیدی مواد
استاندارد اجرای الزامات مواد اجزا
پروفیلهای آلیاژ آلومینیوم درجه 6063-T5/T6، ضخامت فیلم اکسید ≥ 10 میکرومتر، چسبندگی پوشش ≥ درجه 2 GB/T 5237—2017
شیشه شیشه سختشده با مقاومت ضربه مطابق با GB 15763.2، نقطه شبنم شیشه عایقبندی شده ≤ -40 درجه سانتیگراد GB/T 11944—2012
نوارهای آببندی EPDM، استحکام کششی ≥ 10 مگاپاسکال، تغییر شکل دائمی فشاری ≤ 20٪ GB/T 14683—2017
قطعات فلزی از جنس استیل ضدزنگ/آلیاژ روی، تست اسپری نمک ≥ 48 ساعت، تعداد دفعات باز شدن ≥ 20,000 بار مطابق با استاندارد GB/T 24601—2009 آببند - آببند سیلیکونی مقاوم در برابر عوامل جوی، سختی شور 20-30 درجه، استحکام کششی چسبندگی ≥ 1.5 مگاپاسکال، مطابق با استاندارد GB/T 14683—2017
III. پارامترهای عملکرد اصلی/ نشانگرهای عملکرد پایه/دستهبندی نشانگرها
درجه عملکرد مقاومت در برابر باد ≥ 4 (مقدار فشار باد ≥ 1.5 کیلوپاسکال)، قابل سفارشسازی تا درجه 6 (≥ 2.5 کیلوپاسکال)
درجه عملکرد نفوذناپذیری در برابر آب ≥ 3 (فشار نشت ≥ 500 پاسکال)، بدون نشت قابل مشاهده
درجه عملکرد نفوذناپذیری در برابر هوا ≥ 6 (نفوذ هوا به ازای هر واحد طول درز ≤ 0.5 مترمکعب/(متر·ساعت))
عملکرد عایقبندی صوتی مقدار عایقبندی صوتی وزندار شیشه دو جداره ≥ 30 دسیبل، شیشه سه جداره ≥ 35 دسیبل
عملکرد عایقبندی حرارتی ضریب انتقال حرارت قاب آلیاژ آلومینیوم معمولی K ≤ 3.5 وات/(مترمربع·کلوین)، قاب آلومینیوم پلدار ≤ 2.2 وات/(مترمربع·کلوین)
عملکرد ایمنی مقاومت ضربهای ≥ درجه 1، عملکرد ضد سرقت بهصورت اختیاری با درجات A یا B (سازگار با سختافزار ضد خراشیدن)
طول عمر بازشدن سایبان دستی ≥ 10,000 بار، عمر مفید موتور سایبان موتوری ≥ 8,000 بار
رنگ سطح: از رنگهای معمولی مانند سفید، خاکستری و قهوهای پشتیبانی میکند و میتوان برای پرداختهای سطحی خاص از روکش فلوروکربن، ترانسفر دانه چوب و غیره سفارشیسازی نمود.
مشخصات نصب و نگهداری
الزامات نصب
1. قبل از نصب، لازم است ساختار سقف و ابعاد بازشو بررسی شود تا اطمینان حاصل شود که انحراف تراز بازشو ≤ 5 میلیمتر باشد و شکاف نصب رزرو شده 20 تا 30 میلیمتر باشد؛
2. ثابتکردن قاب با استفاده از پیچهای انبساطی یا قطعات آهنی دوغابگذاریشده انجام میشود که فاصله بین آنها ≤ 600 میلیمتر باشد و اتصال محکمی با ساختار سقف ایجاد کند؛ محل اتصال قاب به سقف با فوم پلیاورتان پر میشود و در قسمت خارجی از آببند آنتیواستفاده میشود و همچنین اتصال همپوشانی صفحه فلشینگ و ورق آببند انجام میشود (طول همپوشانی ≥ 100 میلیمتر).
3. نصب شیشه نیازمند ترازبندی با شیار است، بدون هیچ گونه تغییر شکل یا آسیب به نوار آببندی و با اطمینان از بارگذاری یکنواخت شیشه؛ سقف برقی باید به درستی به منبع تغذیه متصل شود و عملکرد موتور و دستگاه حسگر باید تنظیم گردد تا حرکت هماهنگ تضمین شود.
4. پس از نصب، باید آزمون پاشش آب (به مدت 30 دقیقه) انجام شود تا اطمینان حاصل شود که نشتی وجود ندارد و پس از راحتبودن بازشدن قابل قبول است.
نگهداری روزانه
1. از برخورد یا خراشیدن اجسام تیز به شیشه و بدنه خودداری کنید و در بدنه سوراخ نزنید یا شیار نبرید تا از آسیب به ساختار و عملکرد آببندی جلوگیری شود؛
2. به طور منظم (هر سه ماه یکبار) برگهای ریخته شده، گرد و غبار و سایر آلایندهها را در شیار و سوراخهای زهکشی تمیز کنید تا زهکشی روان باشد؛ قبل از فصل باران، باید به ویژه مراقبت کنید و از تجمع آب و نشتی جلوگیری نمایید.
3. هر شش ماه یکبار، درزگیرها و عوامل آببندی را بررسی کنید؛ در صورت پیری، ترکخوردگی یا جدا شدن، آنها را تعویض یا دوباره اعمال کنید؛ قطعات جانبی سختافزاری باید با روغن کاری شوند تا عملکرد باز و بسته شدن بهراحتی انجام شود.
4. لکههای سطح شیشه را میتوان با پارچه مرطوب پاک کرد، از مواد تمیزکننده قوی اسیدی یا قلیایی استفاده نکنید؛ شیشه Low-E باید با پارچه نرم تمیز شود تا از خراشیدگی لایه پوششی جلوگیری شود.
5. سقف شیشهای الکتریکی باید بهطور منظم از نظر موتور، سیمکشی و دستگاه حسگر بررسی شود تا خشک و تمیز بماند و از اتصال کوتاه ناشی از رطوبت جلوگیری شود؛ در صورت عدم استفاده طولانیمدت، توصیه میشود هر ماه یکبار روشن شود تا اطمینان حاصل شود که موتور بهدرستی کار میکند.
دامنه اندازه مشخصات
- اندازه تکصفحه: عرض 600 میلیمتر تا 1800 میلیمتر، ارتفاع 600 میلیمتر تا 1500 میلیمتر؛

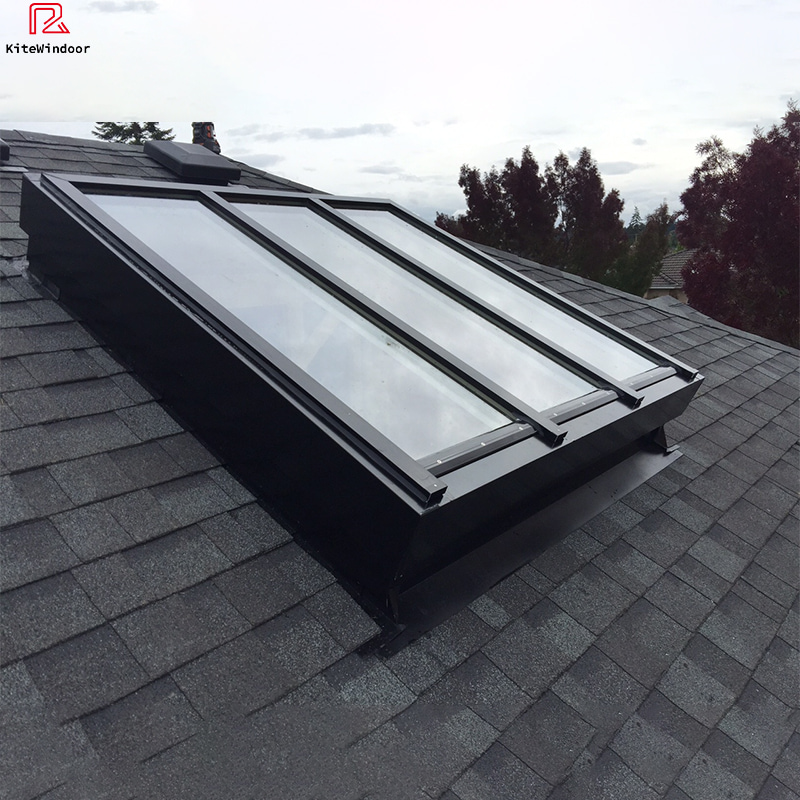

— اندازهی ترکیبی: قابلیت مونتاژ به صورت چندصفحهای با قابلیت بازشدن دارد. روشنایی آسمانی با حداکثر عرض ترکیبی ≤ ۴۸۰۰ میلیمتر و ارتفاع ترکیبی ≤ ۳۰۰۰ میلیمتر؛

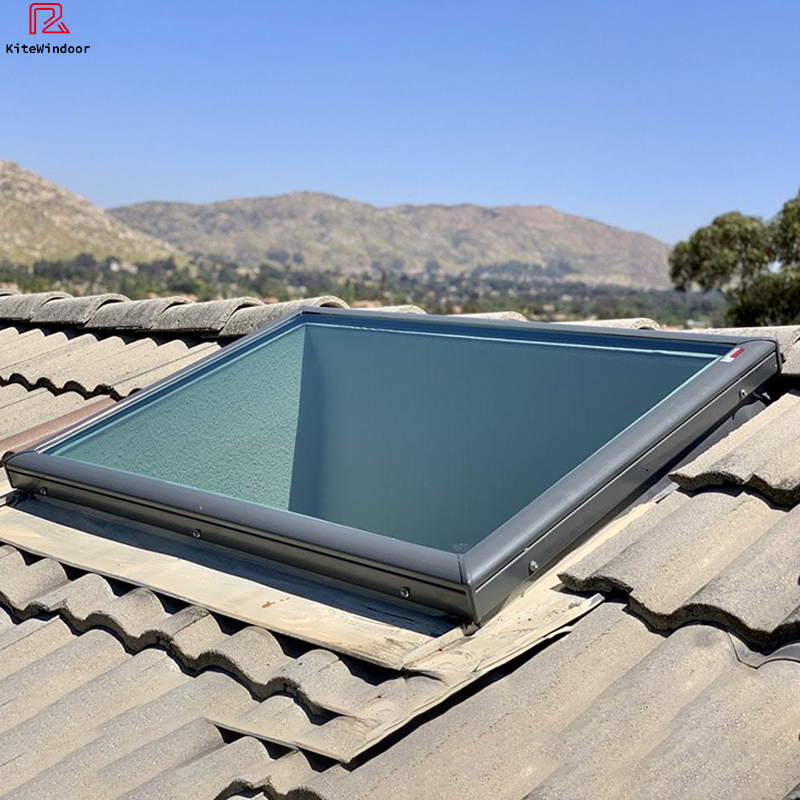

- شیب نصب: سازگار با سقفهای شیبدار ۱۵° تا ۶۰°. شیبهای خاص قابل سفارشیسازی برای زاویه فریم هستند؛
دامنه کاربرد

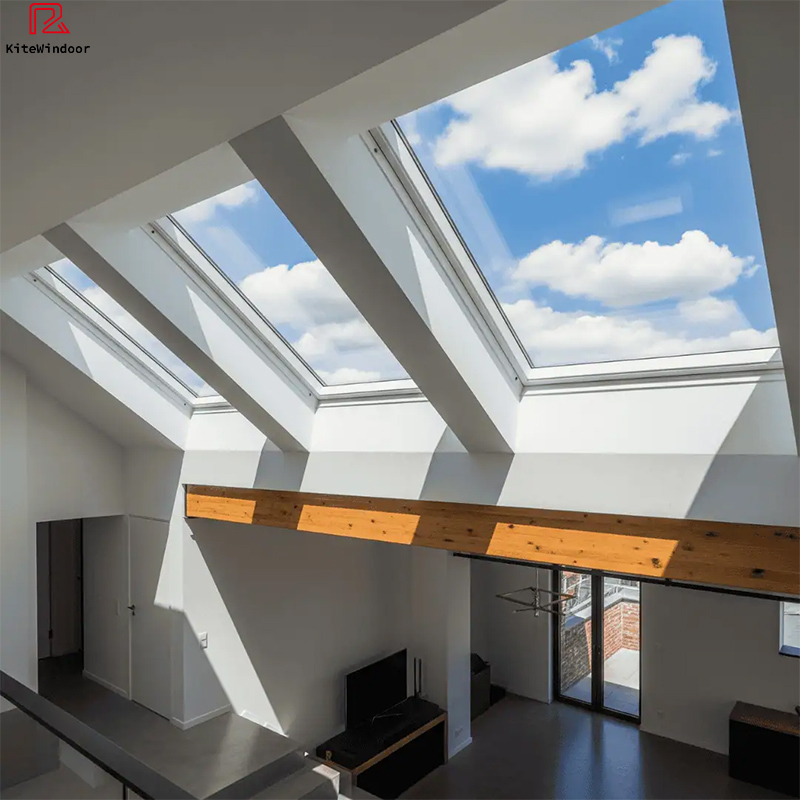

- ساختمانهای مسکونی: ویلاها، خانههای باغی، اتاقهای مبله در پشت بام، مسکن با سقف شیبدار، اتاقهای نورگیر، چاههای نور زیرزمین و غیره؛
- ساختمانهای تجاری: آتریومهای ساختمانهای اداری، سقفهای نورگیر در مراکز خرید، دالانهای هتلها، مراکز نمایشگاهی و غیره؛
- سناریوهای خاص: فضاها با الزامات بالا در روشنایی و دکوراسیون، مانند مرمت ساختمانهای تاریخی، مهمانپذیرهای منحصربهفرد و باشگاههای لوکس.
مزایای اصلی محصول
۱. روشنایی و تهویه کارآمد: طراحی نصب شده در بالا اجازه نفوذ عمیقتر نور طبیعی به داخل فضا را میدهد که کارایی روشنایی آن بیش از ۳۰٪ نسبت به پنجرههای جانبی بیشتر است؛ هنگام باز شدن به سمت بالا، فشار منفاطی برای تهویه ایجاد میکند که خروج هواهای آلوده داخلی را تسریع میکند و عملکرد تهویه بهتری فراهم میآورد.
2. عملکرد ضد آب استثنایی: سیستم دوبل درزگیری و زهکشی همراه با تکنیکهای نصب استاندارد، عملکرد عالی در برابر نفوذ آب را تضمین میکند که این موضوع توسط آزمون شخص ثالث تأیید شده است. در شرایط استفاده عادی، احتمال نشتی وجود ندارد؛ محل اتصال قاب به سقف با تخته ضد آب و ورق نفوذناپذیر آب پوشش داده شده است که این امر اثر ضد آب را بیشتر تقویت میکند.
3. ایمن و بادوام: قاب آلیاژ آلومینیوم مقاوم در برابر خوردگی و پیری است و عمر مفید آن ≥ 20 سال میباشد؛ شیشه ایمنی + تجهیزات ضد سرقت، مقاومت ضربهای عالی و عملکرد حفاظت در برابر سقوط را فراهم میکنند؛ مدل الکتریکی با دستگاه محافظت در برابر اضافه بار و حسگر باد تجهیز شده است که استفاده از آن را ایمنتر میکند.
4. صرفهجویی در انرژی و دوستدار محیط زیست: شیشه نشکن با قابلیت کاهش تابش حرارتی (Low-E) میتواند بیش از 80٪ پرتوهای مادون قرمز را مسدود کند و در تابستان باعث عایقبندی و در زمستان حفظ گرما شود و مصرف انرژی برای سیستمهای تهویه مطبوع و گرمایش را کاهش دهد؛ نور طبیعی به جای روشنایی مصنوعی استفاده میشود، مصرف برق را کم میکند و معیارهای ساختمان سبز را برآورده میسازد.
5. ارزش تزئینی بالا: طراحی ظاهری ساده و شیک آن میتواند با سبکهای معماری مختلفی همچون چینی، اروپایی و مدرن هماهنگ شود؛ سطح شیشههای بزرگ شفافیت فضا را افزایش میدهد و در صورت نصب در مواردی مانند اتاقهای مبله یا اتاقهای آفتابگیر، میتواند یک منطقه دیدنی و استراحت ایجاد کند و ارزش فضای مکان را افزایش دهد.
6. عملکرد راحت: سقف شیشهای دستی به راحتی باز میشود و قطعات سختافزاری آن بدون هیچ گیرکردنی کاملاً روان هستند؛ سقف شیشهای برقی از کنترل از راه دور، عملکرد زمانبندیشده و کنترل خودکار از طریق حسگرهای باد و باران پشتیبانی میکند و نیازی به صعود برای نصب در ارتفاع نیست و برای نیازهای مختلف استفاده مناسب است.
سوالات متداول
1. عملکرد اصلی سقف شیشهای چیست؟ مزایای آن در مقایسه با پنجرههای معمولی چیست؟
عملکرد اصلی سقف شیشهای، افزایش نور طبیعی داخلی، تقویت جریان هوا و تهویه و ایجاد دید باز و فضای شفاف است. در مقایسه با پنجرههای معمولی، این نوع سقف از فضای سقف برای ورود نور طبیعی استفاده میکند، بازده نوری بالاتری دارد و میتواند جریان هوا را در جهت «از بالا به بیرون» ایجاد کند که نتیجه آن تهویه بهتر است؛ برخی از سقفهای شیشهای علاوه بر این، دارای عملکردهای اضافی مانند دید، عایق حرارتی و عایق صوتی نیز هستند و برای فضاهای خاصی مانند اتاقهای مبله، سقفهای شیبدار و اتاقهای آفتابگیر مناسبند.
2. عملکرد ضد آب بودن نورگیر قابل اعتماد است؟ چرا گاهی نشت میکند؟
یک محصول نورگیر واجد شرایط از خود عملکرد ضد آب قابل اعتمادی دارد. نشتها عمدتاً به دلیل نصب نادرست یا نگهداری نامناسب در طول زمان رخ میدهند. دلایل متداول شامل موارد زیر است: پیری و ترکخوردگی درزگیر در محل اتصال قاب پنجره به سقف؛ گرفتگی کانالها و سوراخهای زهکشی که باعث میشود آب باران به موقع تخلیه نشود؛ عدم انجام صحیح پوشش لبهها و ورقهای ضد آب در هنگام نصب؛ پیری و آسیب به نوارهای درزگیر شیشه و غیره.
۳. روشهای بازشدن پنجرههای سقفی کداماند؟ کدام یک برای خانه استفاده مناسبتر است؟
روشهای رایج باز شدن شامل بالابر، میانبازشو، لغزان، تاشو و برقی هستند. برای استفاده خانگی، روشهای بالابر یا بالابر برقی ترجیح داده میشوند. در حالت باز شدن بالابر، آب باران به داخل بازگشت نمیکند و حجم تهویه قابل کنترل است که این امر عملکرد را آسان میکند؛ نوع برقی برای نصب در مکانهای بالا (مانند سقفهای شیبدار دهلیز) مناسبتر است، زیرا نیازی به صعود دستی برای باز کردن نیست و ایمنی بیشتری دارد.
4. آیا شیشههای نورگیر نیاز به پیکربندی خاصی دارند؟ آیا میتوان آنها را با شیشه معمولی یا شیشه Low-E جایگزین کرد؟
شیشههای سقف نورگیر به شیشه ایمنی ویژه نیاز دارند. پیکربندی استاندارد معمولاً شامل شیشه مقوایی یا شیشه لایهای مقوایی است که در صورت شکستن تکههای تیز تولید نمیکند و از آسیبهای ناشی از افتادن جلوگیری میکند. بسته به نیاز، میتوان آن را به شیشه مقوایی عایقدار (برای بهبود عملکرد عایقبندی حرارتی و صوتی) یا شیشه Low-E عایقدار (برای افزایش مقاومت در برابر گرما و عملکرد صرفهجویی در انرژی) ارتقا داد، اما ضخامت شیشه باید با قاب سقف نورگیر سازگار باشد.
5. آیا نصب سقفهای نورگیر روی واحدهای مسکونی بلندمرتبه یا شیروانیها امکانپذیر است؟ شرایط نصب چیست؟
نصب آنها امکانپذیر است، اما باید سازه ساختمان و استانداردهای ایمنی را رعایت کنند. هنگام نصب بر روی سقفهای شیبدار، لازم است شیب سقف تأیید شود (معمولاً مناسب برای شیب ۱۵° تا ۶۰°) و مدل مناسب پنجره سقفی برای سقفهای شیبدار انتخاب شود؛ برای مسکن طبقات بالا، سازه ثابتکردن قاب پنجره باید تقویت شود تا مقاومت در برابر فشار باد استانداردها را داشته باشد و در عین حال آببندی و اقدامات ضد سقوط باید به خوبی انجام شود. توصیه میشود که توسط یک تیم حرفهای اجرا شود.
۶. آیا پنجرههای سقفی نیاز به نگهداری منظم دارند؟ نکات کلیدی نگهداری روزانه چیست؟
نگهداری منظم برای اطمینان از عملکرد بلندمدت ضروری است. نکات کلیدی نگهداری روزانه: بهطور منظم برگها، گرد و غبار و سایر اجسام را در شیارهای زهکشی و سوراخهای تخلیه آب پاک کنید تا از مسدود شدن و تجمع آب جلوگیری شود؛ وضعیت درزبند پنجرهها و سقف و همچنین نوارهای درزبند شیشه را بررسی کرده و قطعات فرسوده یا آسیبدیده را بهموقع تعویض کنید؛ هر شش ماه یکبار روغن روانکاری به قطعات فلزی (لولاهای بازشو، دستهها و غیره) سقف شیشهای اضافه کنید تا باز و بسته شدن آن بدون مشکل باقی بماند؛ بهطور منظم شیشه را تمیز کنید و از تماس اجسام تیز با آن خودداری نمایید.
7. اثر عایقبندی حرارتی و صوتی سقفهای شیشهای چگونه است؟ چگونه میتوان آن را بهبود بخشید؟
سقفهای شیشهای تکلایه معمولی دارای عملکرد متوسط در عایقبندی حرارتی و صوتی هستند. ارتقاء پیکربندی میتواند بهطور قابلتوجهی این خواص را بهبود بخشد. انتخاب شیشههای عایقدار (مانند 5 + 12A + 5 میلیمتر) یا شیشههای عایقدار با پوشش کمتابش (Low-E) میتواند عملکرد عایقبندی را افزایش داده و هدایت حرارتی بین فضای داخلی و خارجی را کاهش دهد؛ ترکیب آن با نوار لاستیکی TPE با عملکرد درزگیری مناسب، اثر عایقبندی صوتی را بهبود بخشیده و سروصدا را از محیط خارج محدود میکند. علاوه بر این، نصب پوششهای ضدآفتاب برای سقف شیشهای (مانند پردههای کندویی، پردههای رومی) میتواند اثرات عایقبندی حرارتی و حفاظت از حریم خصوصی را بیشتر بهینه کند.
8. طول عمر یک سقف شیشهای چقدر است؟ چه عواملی بر طول عمر آن تأثیر میگذارند؟
طول عمر یک نورگیر با کیفیت معمولاً ۱۵ تا ۲۰ سال است. این مورد تحت تأثیر مادهٔ سازه، فرآیند نصب و فراوانی نگهداری قرار دارد. مادهٔ قاب پنجره (آلیاژ آلومینیوم که مقاومت بیشتری در برابر خوردگی دارد، طول عمر طولانیتری دارد) و کیفیت شیشه، همچنین دوام قطعات فلزی، عوامل اصلی تعیینکنندهٔ عمر پایهٔ نورگیر هستند؛ نصب استاندارد و نگهداری منظم میتواند بهطور مؤثری طول عمر آن را افزایش دهد.
۹. آیا نورگیرها میتوانند مجهز به تجهیزات سایهبانی باشند؟ چه روشهای سایهبانی موجود هستند؟
نصب آن امکانپذیر است. روشهای متداول سایهبانی شامل پردههای سایهبان داخلی (پردههای عسلی، کرکره، پردههای غلتان)، سایبانهای خارجی و کرکرههای سایهبان میشود. پردههای سایهبان داخلی از نظر ظاهری زیباتر بوده و راحتتر قابل استفاده هستند و بر باز شدن سقف شیشهای تأثیری نمیگذارند؛ سایبانهای خارجی اثر بهتری در سایهبانی و عایق حرارتی دارند، اما باید مسائل مقاومت در برابر باد و ضد آب بودن در نظر گرفته شود و معمولاً برای ساختمانهای کمارتفاع یا اتاقهای آفتابگیر مناسب هستند.
10. چگونه بین سقفهای شیشهای برقی و دستی انتخاب کنیم؟ آیا موتورهای سقف شیشهای برقی مستعد خرابی هستند؟
سردرهای دستی عملکرد هزینهای بالایی دارند و راحت در استفاده هستند، مناسب نصب در موقعیتهای پایینتر و مواردی با فرکانس باز شدن کم؛ سردرهای برقی کمتر خستهکننده هستند و برای نصب در ارتفاعات یا سردرهای بزرگتر مناسباند و میتوانند همراه با سیستمهای کنترل هوشمند ترکیب شوند تا کنترل از راه دور و بسته شدن خودکار در صورت حس کردن باد یا باران را فراهم کنند، مناسب خانوادههایی که به دنبال راحتی هستند. موتورهای سردر برقی معتبر عمری حدود ۸ تا ۱۰ سال دارند. با نگهداری روزانه در مقابل گردوغبار و رطوبت، احتمال خرابی آنها کم است.
