Обзор продукта

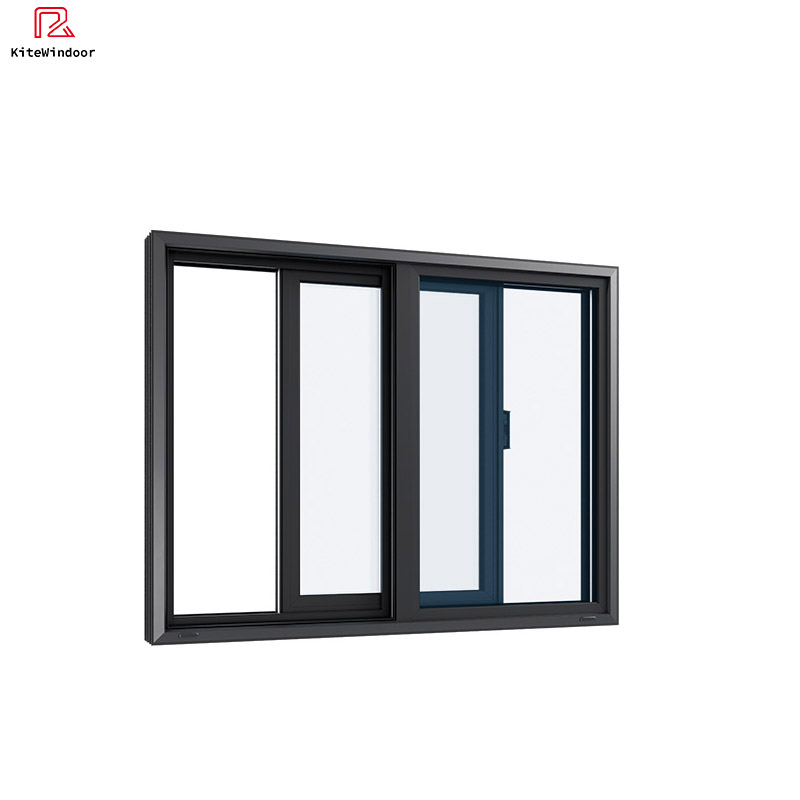

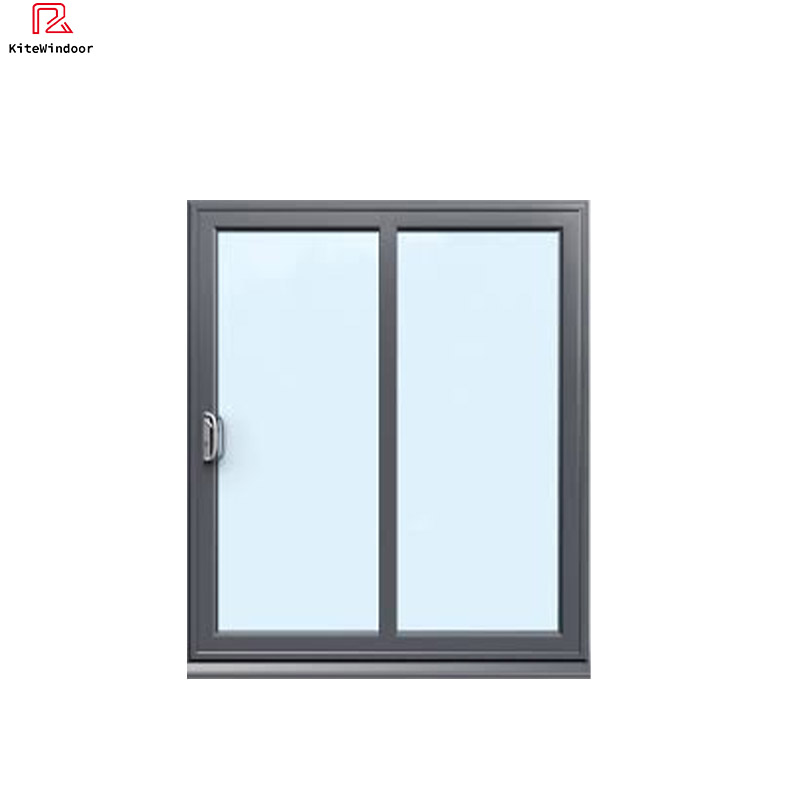

Раздвижное окно — это классический продукт в современной системе окон для зданий. Оно выполнено в рамках из профилей высокой прочности и обеспечивает боковое раздвижное открывание с помощью системы роликов и направляющих, не занимая дополнительного пространства внутри или снаружи помещения. Продукт сочетает ключевые характеристики, такие как лёгкость, высокая прочность, герметичность, теплоизоляция, шумо- и пылезащита. Он объединяет практическую ценность и декоративную эстетику, может быть изготовлен с одинарной, двойной или тройной направляющей в зависимости от требуемого пространства в домах, офисах и коммерческих помещениях. Его основные преимущества — «отсутствие занимаемого пространства при открывании и гибкая регулировка вентиляции» — преодолевают пространственные ограничения традиционных раздвижных окон. Благодаря усовершенствованию материалов и конструкции изделие удовлетворяет множественные требования к энергосбережению, безопасности и долговечности, что делает его идеальным оконным решением для спален, гостиных, балконов, магазинов и других помещений.
Основные конструкция и выбор материалов
Конструктивное решение в целом
Изделие использует интегрированную архитектуру «система рам — комбинация стекла — направляющие с роликами — система уплотнения — аксессуары из фурнитуры»:
1. Система рамы: Основная рама изготовлена из алюминиевого сплава марки 6063-T5 (или альтернативных ударопрочных алюминиевых профилей) с многокамерной конструкцией (количество камер ≥ 3), что повышает прочность конструкции и теплоизоляционные характеристики; толщина стенки рамы створки ≥ 1,4 мм, толщина стенки направляющего профиля ≥ 2,0 мм, обеспечивая отсутствие деформации и ослабления при длительном использовании; в местах соединения рамы применяется технология усиления угловыми соединителями и клеем, отклонение по вертикали и горизонтали ≤ 2 мм/м, что повышает общую стабильность конструкции.
2. Система стекол: Стандартно оснащена двухслойным теплоизоляционным закаленным стеклом (5 + 12A + 5 мм), которое при разрушении распадается на частицы с тупыми краями, не представляющие опасности порезов и травм; в качестве опции доступны триplex-стекло (толщина пленки PVB ≥ 0,76 мм), стекло с низкоэмиссионным покрытием (Low-E), трехслойное теплоизоляционное стекло (5 + 12A + 5 + 12A + 5 мм) или матовое стекло, что позволяет дополнительно повысить уровень безопасности, энергосбережения, звукоизоляции или приватности; стекло и профиль герметизированы двухслойно с помощью бутиловой и полисульфидной клеевой массы, степень заполнения инертным газом ≥ 90 %, что обеспечивает надежную герметичность и влагозащиту.
3. Система направляющих и роликов: Основной передаточный компонент, определяющий плавность хода створки окна и срок службы:
- Направляющая: Верхние и нижние направляющие изготовлены методом объемного формования из алюминиевого сплава, поверхность обработана анодированием или напылением, устойчива к износу и коррозии; одинарная направляющая подходит для одно- или двухстворчатого раздвижного открывания, двойная или тройная направляющая обеспечивает синхронное движение нескольких створок или двустороннее раздвижное открывание; в направляющей предусмотрены дренажные каналы и фильтры против обратного потока воды, предотвращающие скопление воды и образование ржавчины;
- Ролик: Используется конструкция с двойными роликами из нейлона и нержавеющей стали (либо по индивидуальному заказу — медные ролики, ролики из титанового сплава), каждый отдельный ролик выдерживает нагрузку ≥ 20 кг, сопротивление перемещению ≤ 4 Н, обладает превосходной износостойкостью, срок службы ≥ 50 000 циклов; некоторые высококлассные модели оснащены демпферными роликами, обеспечивающими отсутствие ударных шумов при открытии и закрытии, что повышает комфорт эксплуатации.
4. Уплотнительная система: Использует уплотнительные планки из EPDM (тройной резины) с высокой эластичностью, твердость по Шору 50–60 градусов, широкий температурный диапазон от -40 ℃ до 120 ℃, отличные антистареющие и антиразрывные характеристики; створка окна и рама, створка и направляющая, створка и створка образуют несколько уплотнительных структур, полностью блокирующих пути проникновения воздуха, влаги и пыли; концы направляющих оснащены противоударными резиновыми вставками для снижения ударной нагрузки при закрывании и улучшения герметичности.
5. Фурнитура: Включает ручки, замки, фиксаторы и устройства против выпадания:
- Ручка: Изготовлена из цинкового сплава или нержавеющей стали, поверхность обработана гальваническим покрытием и напылением, устойчива к коррозии, удобна в эксплуатации;
- Замок: Оснащен многоточечными синхронными замками или магнитными замками, надежно запирается, обладает отличной антивандальной защитой
- Устройство против отсоединения: Устанавливается на верхней части оконной створки, предотвращает её выпадение, особенно подходит для жилых зданий повышенной этажности, повышает безопасность эксплуатации.
Ключевые стандарты материалов
Требования к материалам компонентов. Стандарты исполнения алюминиевых профилей марки 6063-T5, толщина оксидной пленки ≥ 10 мкм и адгезия покрытия ≥ 2 уровня в соответствии с GB/T 5237—2017
Стекло: Закаленное стекло обладает ударопрочностью в соответствии с GB 15763.2, точка росы стеклопакета ≤ -40 ℃ в соответствии с GB/T 11944—2012
Уплотнительные ленты: Тип EPDM (тройная резина), прочность при растяжении ≥ 10 МПа и остаточная деформация при сжатии ≤ 20 % в соответствии с GB/T 14683—2017
Зубчатое колесо/фурнитура: Изготовлено из нержавеющей стали или цинкового сплава, устойчивость к солевому туману ≥ 48 часов и количество циклов скольжения ≥ 50 000 в соответствии с GB/T 24601—2009
Герметизирующий клей: Устойчивый к атмосферным воздействиям силиконовый клей с прочностью сцепления при растяжении ≥ 1,5 МПа и сроком службы при старении ≥ 15 лет в соответствии с GB/T 14683—2017 III. Основные показатели производительности
Базовые показатели эффективности/ Категория производительности Показатели
Сопротивление ветровому давлению Класс ≥ 3 (значение ветрового давления ≥ 1,0 кПа), можно настроить до 5 (≥ 2,0 кПа)
Водонепроницаемость Класс ≥ 2 (давление утечки ≥ 300 Па), видимая утечка отсутствует
Воздухонепроницаемость Класс ≥ 5 (воздухопроницаемость на единицу длины шва ≤ 1,0 м³/(м·ч))
Звукоизоляция Взвешенная звукоизоляция двухкамерного стеклопакета ≥ 30 дБ, трехкамерного ≥ 35 дБ
Теплоизоляция Коэффициент теплопередачи K обычной рамы из алюминиевого сплава ≤ 3,2 Вт/(м²·К), рамы из разъединённого алюминиевого сплава ≤ 2,0 Вт/(м²·К)
Эксплуатационная безопасность Стойкость к удару ≥ 1 класс, противовзломные свойства могут быть выбраны как A или B (совместимо с фурнитурой, устойчивой к взлому)
Срок службы скольжения: количество циклов скольжения блока ≥ 50 000 раз, без заметного износа и заклинивания
Спецификации по установке и техническому обслуживанию
Требования к установке
1. Перед установкой проверьте размер проема и спецификации формы окна, чтобы убедиться, что отклонение вертикальности и плоскостности проема составляет ≤ 5 мм, а зазор для монтажа — 15–20 мм; поверхность установки направляющей должна быть ровной и прочной, с отклонением горизонтальности ≤ 1 мм/м, чтобы избежать влияния на скольжение оконного полотна.
2. Крепление рамы осуществляется с помощью распорных болтов или химических анкерных болтов с шагом ≤ 600 мм, обеспечивая надежное соединение со стеной; пространство между рамой и стеной заполняется полиуретановой пеной, а снаружи наносится герметик для защиты от атмосферных воздействий, обеспечивающий водонепроницаемость и герметизацию.
3. Положение установки фурнитуры и направляющей шины должно быть точным, а крепление — надежным; после монтажа створки окна необходимо отрегулировать горизонтальное и вертикальное положение для обеспечения равномерных зазоров между створками окна, плавного скольжения и плотного закрывания; устройство против выпадения должно быть правильно установлено, чтобы исключить риск отсоединения створки окна.
4. Электрические раздвижные окна должны быть правильно подключены к электропитанию, необходимо провести наладку работы двигателя и функции дистанционного управления для обеспечения согласованного движения; после установки необходимо выполнить испытание на открывание и закрывание, чтобы проверить отсутствие заклинивания, протечек или постороннего шума перед приемкой.
Ежедневное обслуживание
1. Избегайте ударов острыми предметами и царапин на профилях и стекле, запрещается сверлить отверстия или делать пропилы в оконной конструкции (во избежание повреждения её структуры и герметичности);
2. Регулярно (раз в полгода) очищайте поверхность профилей, стекла и направляющих с помощью слегка влажной ткани; избегайте использования чистящих средств с сильной кислотой или щелочью; если внутри направляющей присутствуют загрязнения (например, пыль, волосы, мелкие камни), их необходимо своевременно удалить, чтобы обеспечить плавное скольжение оконной створки.
3. Детали фурнитуры и ролики необходимо регулярно (раз в год) смазывать маслом для обеспечения легкости открывания; при обнаружении ослабления или заклинивания следует произвести подтяжку или замену; если уплотнительная резиновая лента показывает признаки старения, растрескивания или отслоения, её необходимо своевременно заменить.
4. Избегайте длительного нахождения оконной створки в положении полуоткрытия, особенно в домах на большой высоте, чтобы предотвратить повреждение компонентов створки сильным ветром и ливнем; при длительном отсутствии эксплуатации рекомендуется закрыть и запереть оконную створку, а также принять меры защиты.
5. Электрические раздвижные окна необходимо регулярно проверять: двигатель, проводку и устройство дистанционного управления должны оставаться сухими и чистыми, во избежание коротких замыканий из-за влаги; рекомендуется открывать и закрывать окно несколько раз в месяц, чтобы обеспечить нормальную работу двигателя.
Спецификация и диапазон размеров
- Размер одной створки: ширина 600 мм – 1200 мм, высота 800 мм – 2100 мм;
- Диапазон общей ширины: общая ширина раздвижного окна с одним рельсом — 1200 мм – 3600 мм, с двойным/тройным рельсом — до 6000 мм;
- Вес одной створки: ≤ 60 кг (совместимо с обычными роликами), для тяжелых створок доступна модернизация до усиленной системы роликов;
- Тип направляющей: нижняя направляющая (высота ≥ 20 мм), верхняя направляющая (высота ≥ 60 мм), ультратонкая нижняя направляющая (высота ≤ 10 мм);
- Цвет поверхности: поддерживает порошковое покрытие (стандартные цвета: белый, серый, коричневый), фторуглеродное покрытие (индивидуальные цвета), перенос древесного рисунка (имитация текстуры дерева) и другие процессы обработки поверхности.
Область применения

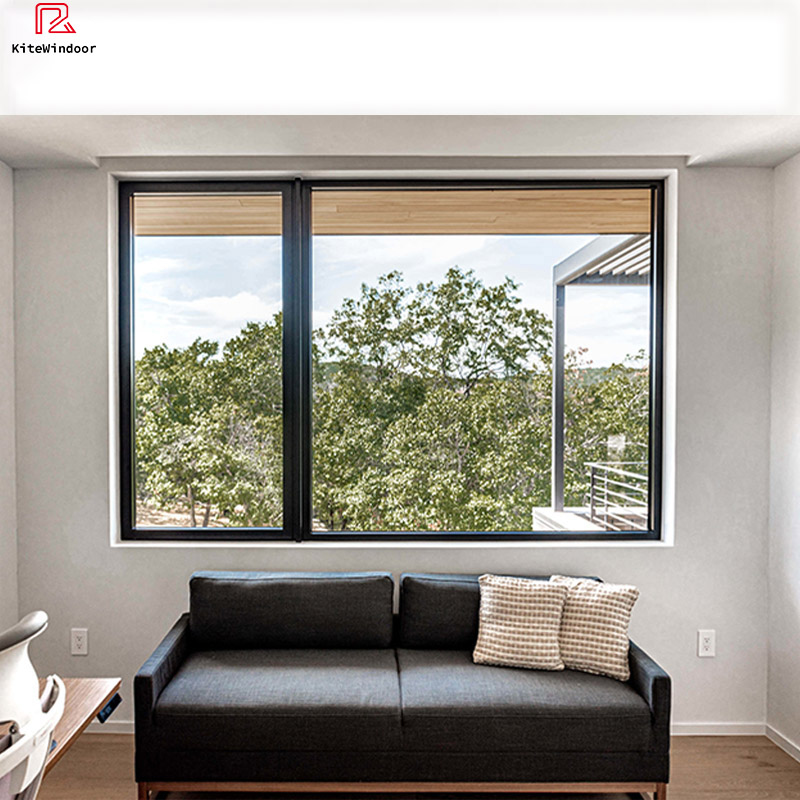

- Жилые здания: спальни, гостиные, кабинеты, балконы, кухни и другие помещения вилл, домов садового типа и многоквартирных высотных зданий;
- Коммерческие здания: офисные помещения, гостевые номера, общественные зоны офисных зданий, торговые центры, отели и рестораны;
- Офисные здания: офисные здания, переговорные, коридоры и другие зоны с требованиями к вентиляции и использованию пространства;
- Специальные условия: прибрежные зоны (требования по устойчивости к ветровому давлению и коррозии), районы с шумовым загрязнением (высокие требования к звукоизоляции), энергосберегающие здания (низкие требования к коэффициенту К) и т.д.
Основные преимущества продукта
1. Высокая эффективность использования пространства: конструкция раздвижного окна по горизонтали позволяет открывать створку, не занимая пространство внутри или снаружи помещения, что особенно подходит для небольших домов, узких подоконников или мест, расположенных вблизи мебели; двухрельсовая/трёхрельсовая конструкция обеспечивает синхронное движение нескольких створок, гибкую регулировку площади проветривания, а максимальная ширина проветривания может достигать 50–75 % от ширины проёма.
2. Безопасность и долговечность: алюминиевые сплавы обработаны методами оксидирования и напыления, что обеспечивает отличную устойчивость к коррозии и воздействию ультрафиолета, не ржавеют и не выцветают. Срок службы ≥ 20 лет; трёхступенчатая защита из закалённого стекла + устройство против выпадения + резиновые блоки против столкновений гарантирует безопасность эксплуатации; точное взаимодействие роликов и направляющих обеспечивает плавное скольжение, минимальный износ и высокую прочность.
3. Отличная герметизация и теплоизоляция: Трехкомпонентная уплотнительная лента из EPDM сочетается с теплоизоляционным стеклом, применяются многоуровневые уплотнительные конструкции, эффективно предотвращающие проникновение воздуха и теплопроводность. Обеспечивает теплоизоляцию зимой и защиту от жары летом, снижая энергопотребление на отопление и кондиционирование; также обладает хорошим звукоизоляционным и пылезащитным эффектом, способен блокировать внешний шум и пыль, создавая тихую и чистую внутреннюю среду.
4. Высокие декоративные свойства: Поддерживает различные цвета и процессы поверхностной обработки, сочетается с разными стилями оформления — китайским, европейским, современным; профильные линии простые и плавные, большая площадь остекления обеспечивает достаточное освещение, повышает прозрачность пространства; возможна индивидуальная настройка одностворчатых, двустворчатых или многостворчатых конструкций для адаптации к различным планировкам помещений.
5. Удобство эксплуатации: система направляющих с роликами спроектирована с инженерной изобретательностью: низкое сопротивление при перемещении створки, лёгкое открывание и закрывание, беспроблемная эксплуатация даже пожилыми людьми и детьми; продукция некоторые модели могут быть оснащены электроприводом для дистанционного открывания и закрывания, что делает их подходящими для крупногабаритных и тяжёлых створок, а также для монтажа на значительной высоте.
6. Широкая адаптивность: Возможна индивидуальная настройка размера, цвета, типа стекла и способа открывания, чтобы соответствовать различным условиям использования — жилым домам, коммерческим помещениям, офисам и отелям; может применяться как внутреннее окно (например, в спальнях, кабинетах) или как наружная дверь (например, на балконах, в зимних садах), обеспечивая функции освещения и вентиляции, а также декоративные свойства.
Часто задаваемые вопросы:
1. Какой тип окон более подходит для главная эксплуатации — раздвижные или распашные окна?
У обоих типов окон есть свои сферы применения. Раздвижные окна при открывании не занимают внутреннее и внешнее пространство, что делает их подходящими для спален и кухонь с узкими подоконниками, расположенными вблизи мебели или в небольших квартирах; распашные окна обладают лучшими герметичностью, тепло- и звукоизоляцией, а также обеспечивают более высокую эффективность вентиляции при открывании, что делает их подходящими для гостиных и главных спален, где предъявляются высокие требования к комфорту проживания.
2. По каким причинам раздвижное окно может заедать или его трудно открывать и закрывать? Как устранить эту проблему?
Основные причины включают пыль или мусор, блокирующие направляющую, изношенные и деформированные ролики, а также неровную установку оконной створки. Решения следующие: во-первых, очистите направляющую от пыли, мелких камней и т.д.; если у ролика есть трещины или он заклинивает, замените его на ролик из нержавеющей стали с нейлоновым покрытием той же модели; если оконная створка перекошена, отрегулируйте высоту верхней и нижней направляющих или регулировочные винты на боковой стороне створки, чтобы обеспечить горизонтальное положение створки.
3. Будут ли раздвижные окна пропускать воздух или воду? Как улучшить герметичность?
Квалифицированные продукты оснащены многослойными уплотнительными полосами из EPDM. При нормальном использовании они вряд ли пропускают воздух или воду. Утечки часто возникают из-за старения и растрескивания уплотнительных полос, неравномерного зазора между оконной створкой или засорения дренажных отверстий в направляющей. Вы можете заменить изношенные уплотнительные полосы, отрегулировать положение оконной створки для обеспечения равномерного зазора и регулярно очищать дренажные отверстия в направляющей; также можно установить уплотнительные полосы для швов окна, чтобы дополнительно улучшить герметичность.
4. Как долго может прослужить ролик раздвижного окна? Требуется ли регулярное обслуживание?
Высококачественные ролики из нейлона с корпусом из нержавеющей стали могут выдерживать до 50 000 циклов скольжения при нормальном использовании и регулярном обслуживании. Срок службы составляет приблизительно 8–12 лет. Требуется регулярное обслуживание. Рекомендуется добавлять смазочное масло на ролики и направляющие каждые шесть месяцев, а также очищать направляющие от загрязнений, чтобы избежать чрезмерного износа роликов.
5. Подходят ли раздвижные окна для жилья на высоте? На что следует обратить внимание?
Да, но выбирайте усиленные раздвижные окна. Они должны соответствовать требованиям: толщина стенки профиля ≥1,4 мм, конструкция с верхней и нижней двойной направляющей, а также наличие ветрозащитного устройства; при монтаже используйте распорные болты для надежного крепления рамы с шагом не более 600 мм; в прибрежных районах с сильными ветрами рекомендуется выбирать изделия с классом сопротивления продуванию не ниже 5, чтобы избежать раскачивания или падения створок.
6. Можно ли заменить стекло в раздвижных окнах? Есть ли опасность травм при разрушении?
Да, стекло можно заменить, важно подобрать соответствие размеру и толщине рамы створки. Стандартное закалённое стекло при разрушении рассыпается на частицы с тупыми краями, которые не разлетаются и не причиняют травм; при необходимости повышенной безопасности можно использовать триплекс из закалённого стекла, при разрушении которого осколки остаются на плёнке PVB и не выпадают.
7. Можно ли сделать раздвижные окна электрическими? Как выбрать между электрическими и ручными моделями?
Возможно изготовление электрических моделей, оснащённых мотором и системой дистанционного управления, а также можно установить датчик ветра для автоматического закрывания. Ручные модели отличаются высоким соотношением цены и качества, просты в эксплуатации и подходят для домашнего использования при низкой частоте открывания; электрические модели подходят для крупногабаритных, тяжёлых оконных створок или для случаев, когда окна установлены на большой высоте или в магазинах, где требуется удобство эксплуатации.
8. Будет ли выцветать цвет раздвижных окон? На что следует обращать внимание при ежедневной уборке?
Поверхность профилей высокого качества обработана порошковым покрытием или фторуглеродным покрытием, что обеспечивает высокую устойчивость к ультрафиолетовым лучам. При нормальном использовании заметное выцветание не произойдет в течение 10–15 лет. Ежедневную очистку можно выполнять влажной тканью по профилям и стеклу, избегая применения сильнодействующих кислотных и щелочных чистящих средств; не допускается царапать поверхность профилей острыми предметами, чтобы предотвратить отслаивание покрытия.
9. Каков максимальный размер раздвижного окна? Какие аспекты следует учитывать при индивидуальном заказе?
Ширина одного раздвижного окна составляет 600 мм – 1200 мм, высота — 800 мм – 2100 мм. Общая ширина многорельсовых раздвижных окон может достигать 6000 мм. При индивидуальном заказе для крупногабаритных оконных створок необходимо использовать более толстые профили и тяжелые направляющие ролики, а также следует проверить несущую способность проема в здании, чтобы избежать нестабильности из-за чрезмерного веса створки.
10. Какой эффект шумоизоляции у раздвижных окон? Как улучшить звукоизоляционные характеристики?
Раздвижное окно со стандартным энергосберегающим стеклопакетом 5+12А+5 мм имеет показатель звукозащиты не менее 30 дБ, что позволяет блокировать повседневные шумы. Для повышения уровня шумоизоляции можно перейти на трехкамерный стеклопакет или использовать триплекс-стеклопакет. В то же время необходимо обеспечить целостность уплотнительных прокладок, чтобы свести к минимуму проникновение звука через щели.
